Epson L3250Análise de Bancada
L3250 soltando tinta demais na impressão
FA
fabiojuniordemelo@yahoo.com.br
Publicado em 23/10/2026
1 visualizações5 respostas
Bom dia a todos! Essa Epson L3250 chegou pra mim com o defeito de manchando a impressão. Ela estava vazando no reservatorio. Abri, limpei e notei que a mangueira do kit limpeza estava entupida. Fiz o reparo e a pressurização. Quando fiz o teste o resultado foi o da foto. Como se a tinta colorida fosse completamente solta quando tentamos imprimir. Questionei o cliente q me confirmou q era assim q ela estava imprimindo mesmo. Não faço ideia do q pode ser. Desde Ja Muito Obrigado!
Discussão Técnica (5)
RODRIGO GARCIA SIQUEIRA DA SILVA
Respondido em 23/10/2026Olá, Fábio!
Pela foto do teste, os blocos coloridos chapados cobrindo o texto confirmam que os canais coloridos estão disparando sem parar (curto de chaveamento na linha de alta tensão).
Como o problema começou após desentupir mangueira e pressurizar, o procedimento de bancada é:
1- Tinta ou umidade no flat e conector da cabeça:
- Ao manusear mangueiras e dampers, é comum escorrer solvente ou tinta para o soquete do flat da cabeça de impressão.
- O líquido fecha contato entre a linha de alta tensão (42V) e as trilhas de dados dos bicos coloridos, forçando disparo contínuo de tinta.
- Ação: Remova o flat da cabeça, inspecione se há tinta ou umidade, limpe com álcool isopropílico e seque totalmente com ar quente antes de ligar novamente.
2- Curto nos transistores da placa lógica (par A2222 e C6144):
- Quando ocorre esse curto elétrico, os transistores que acionam as cores na placa lógica frequentemente entram em curto direto entre coletor e emissor.
- Com o multímetro na escala de diodo/continuidade, meça os transistores na placa principal; se biparem direto em curto, eles precisam ser substituídos, pois continuam mandando 42V fixos para a cabeça.
3- Curto interno na cabeça de impressão:
- Se a cabeça sofreu pressão mecânica com seringa, a vedação interna pode ter rompido e jogado tinta no circuito piezoelétrico.
- Retire a cabeça e meça com o multímetro (escala de bipe) se há continuidade entre pinos vizinhos no conector da cabeça. Pinos de canais diferentes não podem bipar entre si.
4- Dampers hiper-pressurizados ou respiro travado:
- Certifique-se de que os respiros dos reservatórios não estão tampados e que os dampers não estão com excesso de pressão interna forçando tinta a pingar pela base.
Você chegou a inspecionar se a ponta do flat que entra na cabeça de impressão está molhada de tinta?
FA
fabiojuniordemelo@yahoo.com.br

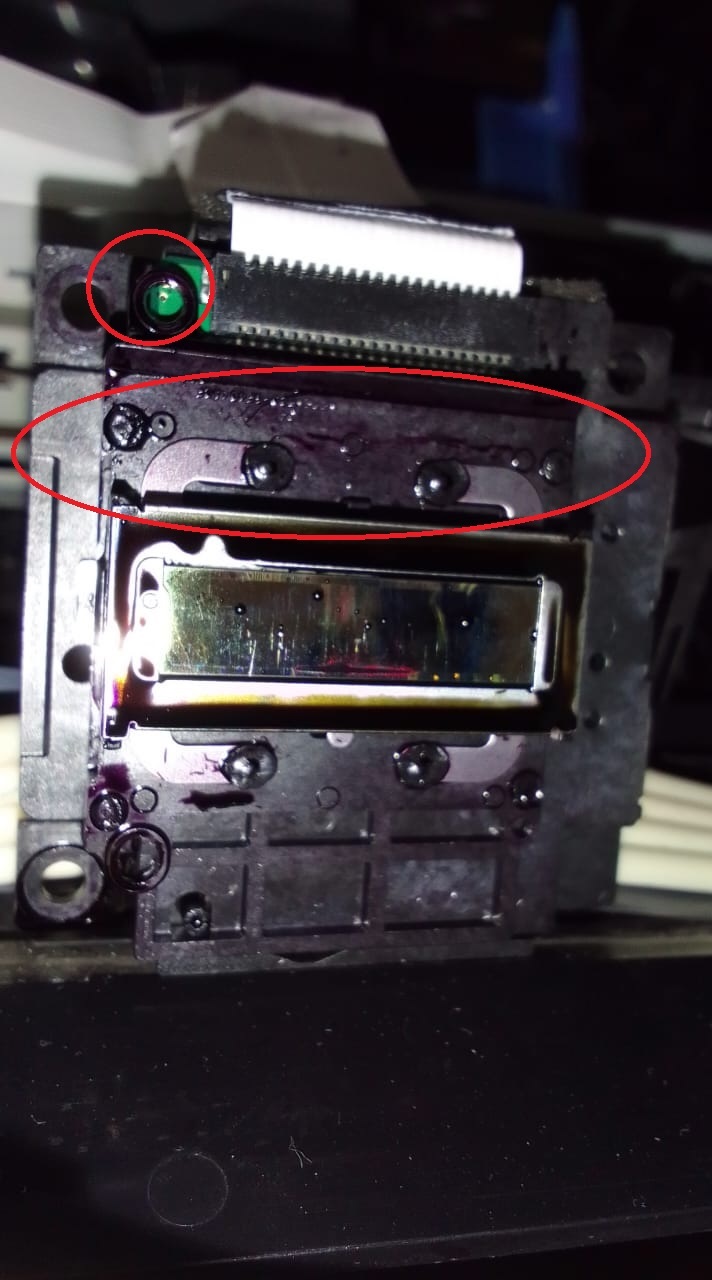

Respondido em 23/10/2026No Flat em si não tem umidade visivel ou tinta visivel, mas proximo a ele sim. (Circulei na foto em anexo.) Vou fazer os outros testes com o multimetro.
RODRIGO GARCIA SIQUEIRA DA SILVA
Respondido em 23/10/2026Exatamente, Fábio! Pela nova foto, a cabeça de impressão rompeu a vedação interna (delaminou) e foi embora.
A tinta vazando por cima da chapa metálica e acumulada na borda superior confirma que a cola selante interna estourou:
FA
fabiojuniordemelo@yahoo.com.br
Respondido em 23/10/2026No caso a solução vao ser a troca da cabeça de impressão né ? Muito Obrigado pela ajuda!
RODRIGO GARCIA SIQUEIRA DA SILVA
Respondido em 24/10/2026isso mesmo meu amigo
