Epson L5590Análise de BancadaSOLUCIONADO
Epson L5590 não inicializa corretamente.
DV
Daniel da Rocha Venâncio
Publicado em 10/09/2026• Atualizado em 13/09/2026
21 visualizações13 respostas
Bom dia, Senhores!
Pegamos essa Epson L5590 para analise, porém não vai para o painel inicial.

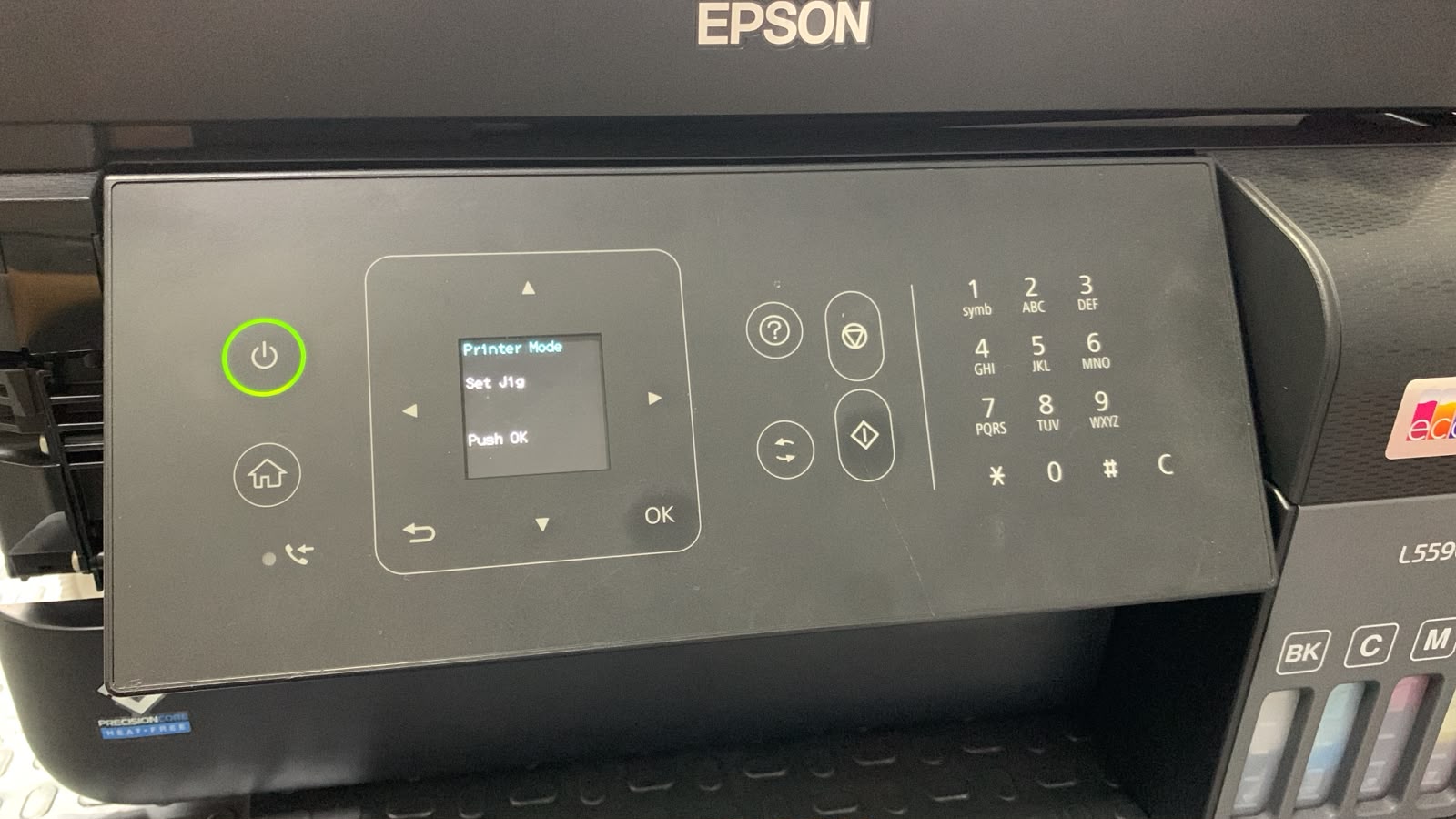

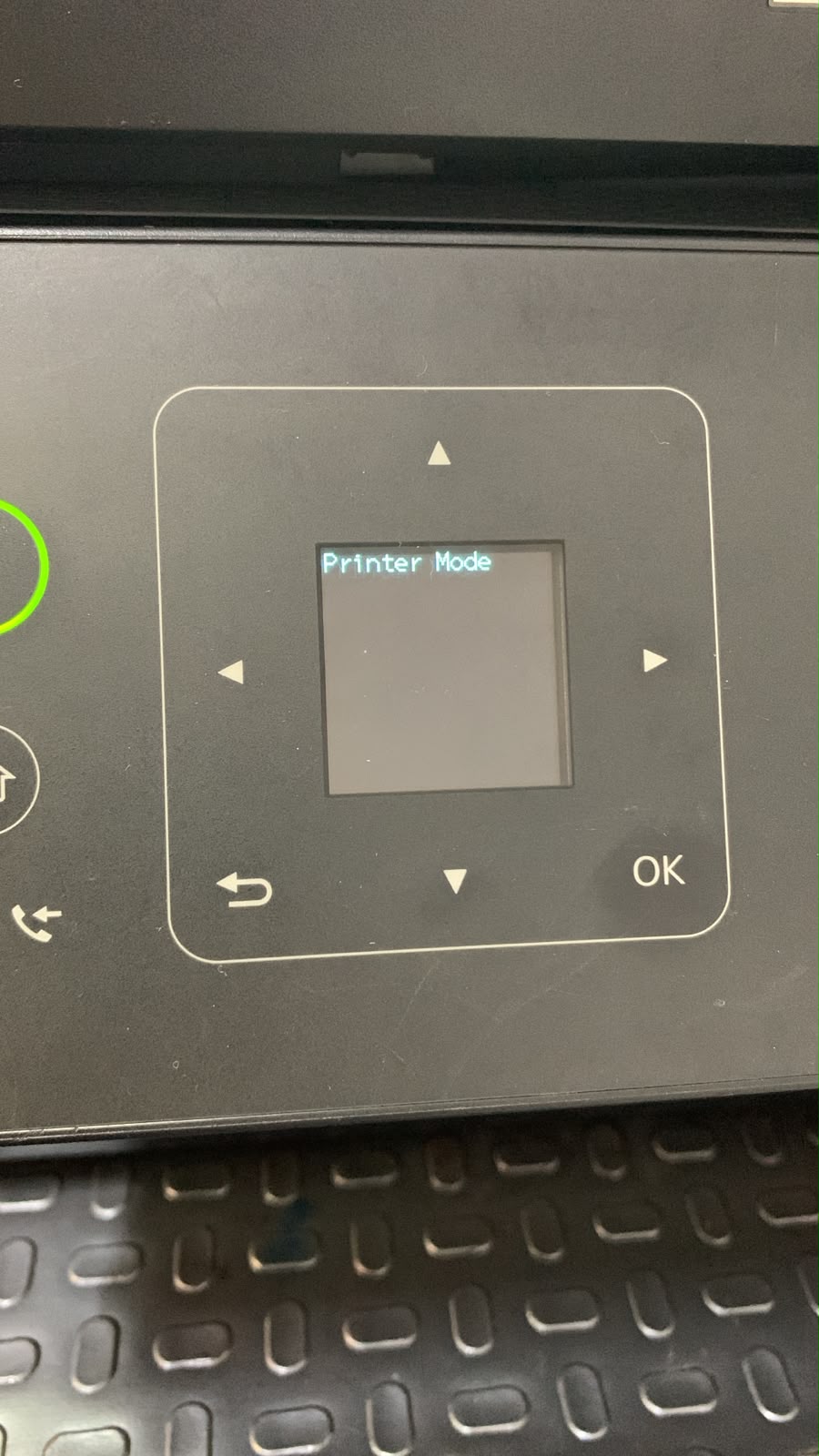

fica nessa tela '' Print mode '', o unico comando que realizo é desligar e ligar, e dar um Ok nesse print mode, as engrenagens giram e param.

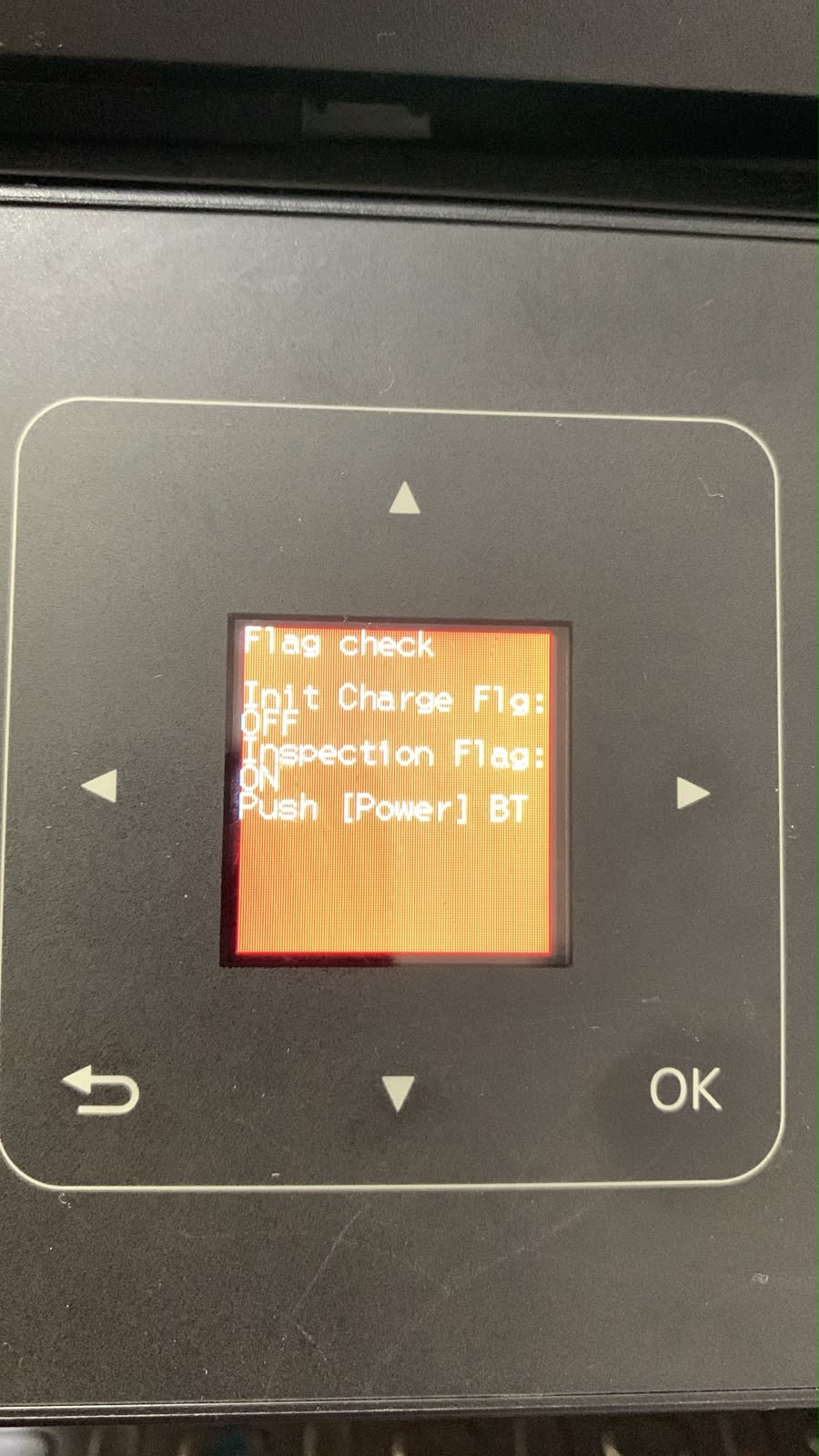

essa tela vermelha aparece quando vou desligar a impressora.
é a primeira impressora desse modelo que pegamos e ainda não tinhamos nos deparados com esse erro.
Ficaremos gratos se puderem nos auxiliar.
Discussão Técnica (13)
RODRIGO GARCIA SIQUEIRA DA SILVA
Respondido em 10/09/2026Bom dia, Daniel! Tudo bem?
Essa mensagem "Printer Mode / Set Jig / Push OK" indica que a impressora entrou no modo de calibração de fábrica (modo de montagem/manufatura). A placa lógica perdeu as diretrizes normais de boot e ficou em loop aguardando a ferramenta de teste da linha de produção (Jig).
Para resolver esse caso, as etapas são:
Regravação de EEPROM / Firmware: O caminho definitivo para tirar ela desse estado é fazer a regravação da memória EEPROM/Flash da placa lógica usando um gravador externo (tipo CH341A ou similar) com um arquivo binário .bin limpo de outra L5590 em perfeito funcionamento.
Tentativa via Software de Ajuste (AdjProg): Antes de dessoldar o chip, se o computador ainda detectar a impressora via cabo USB (mesmo travada nessa tela), tente conectá-la a um Adjustment Program compatível com a L5590. Vá na área de Initial Setting / Factory Setting e veja se consegue desativar o modo de inspeção ou enviar uma rotina de reset de flags de fabricação.
Atualização de Firmware forçada: Você também pode tentar subir o firmware de recuperação oficial da Epson via cabo USB em modo de recuperação (recovery) para tentar sobrescrever a partição corrompida.
Se pelo software ela não aceitar comando por estar travada no "Set Jig", o diagnóstico confirma a corrupção de dados da placa, e aí somente a regravação física da EEPROM (ou a troca da placa principal) vai fazê-la subir o painel operacional normalmente.
RODRIGO GARCIA SIQUEIRA DA SILVA
Respondido em 10/09/2026Daniel, complementando uma dica prática antes de você precisar desmontar a placa para regravar o chip na bancada:
Muitas vezes dá para resolver esse travamento de "Set Jig" direto via cabo USB usando o software WIC Reset.
RODRIGO GARCIA SIQUEIRA DA SILVA
Respondido em 10/09/2026.
DV
Daniel da Rocha Venâncio
Respondido em 10/09/2026como consigo esse arquivo Binário?
vi também que no curso não tem o reset desse modelo, poderia me ajudar com o arquivo reset?
a principio é a alternativa que podemos tentar no momento.
RODRIGO GARCIA SIQUEIRA DA SILVA10/09/2026A linha L5590 trabalha com chip físico na caixa de manutenção (T04D1), então ela não possui o tradicional software de reset de almofadas (AdjProg de waste ink) que as linhas mais antigas usam. Quando a caixa enche ou bloqueia, a troca do chip físico ou da caixa é obrigatória.
DV
Daniel da Rocha Venâncio
Respondido em 10/09/2026está dessa forma, não apareceu as opçoes da imagem que você nos mandou.

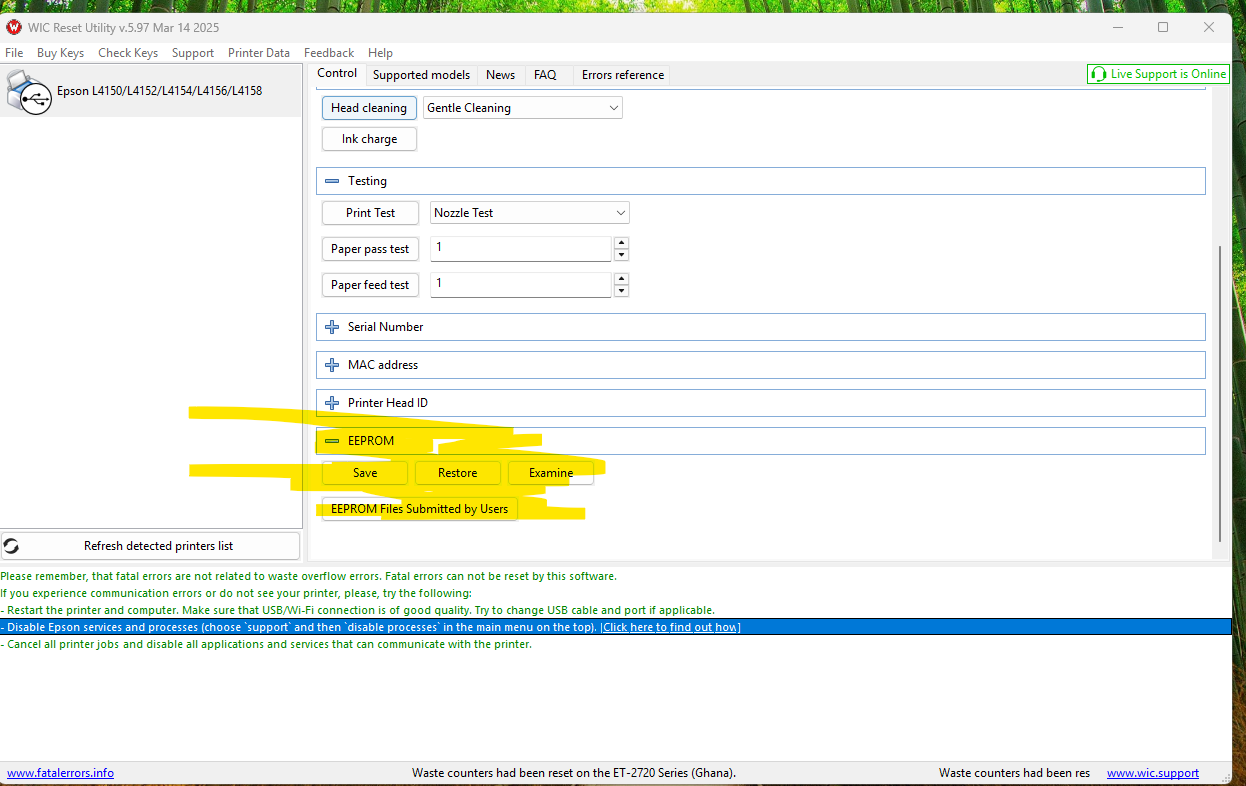

RODRIGO GARCIA SIQUEIRA DA SILVA10/09/2026clica onde marquei para liberar mais função
DV
Daniel da Rocha Venâncio
Respondido em 10/09/2026apareceu, clico em qual das opções?
restaurar, examinar, guardar..
RODRIGO GARCIA SIQUEIRA DA SILVA
Respondido em 10/09/2026Daniel, como dá para ver no print, a impressora foi reconhecida perfeitamente pelo WIC Reset, o que já poupa o trabalho de mexer com solda na placa!
Veja como funciona essa parte da EEPROM:

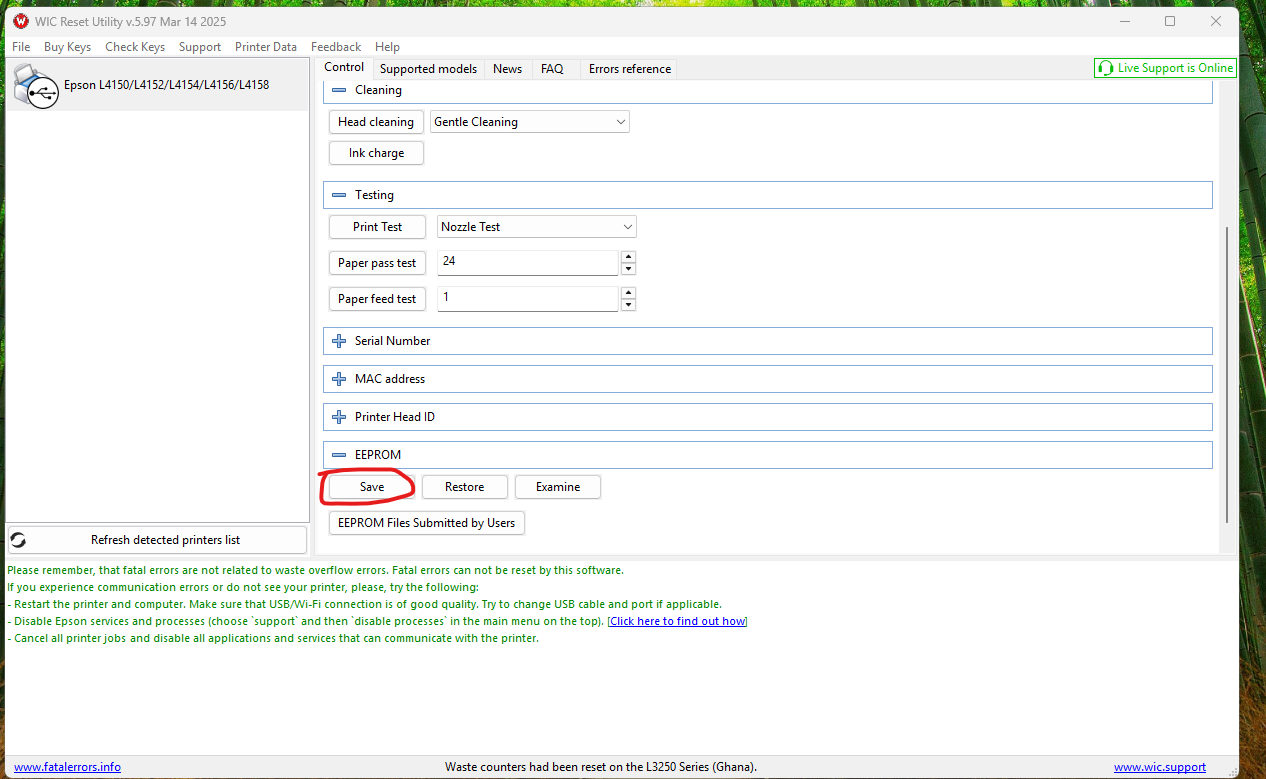

Onde fica o recurso: No WIC, dentro da aba da L5590, existe a seção EEPROM com as opções Save (salvar backup) e Restore (restaurar).
Banco de dados do WIC: Logo abaixo tem o botão "EEPROM Files Submitted by Users". Às vezes outros técnicos já enviaram arquivos compatíveis para a base do programa. Vale a pena clicar ali para checar, mas por ser um modelo recente, esse arquivo ainda não está disponível lá no servidor deles.
A prática de bancada: Aqui na assistência, toda impressora que entra funcionando eu já clico em Save para criar um acervo próprio de arquivos limpos. Dessa L5590 especificamente ainda não entrou nenhuma para eu puxar o backup e te passar.
O que você precisa fazer agora: Se na lista pública do programa não tiver nada, o caminho é conseguir uma L5590 funcionando, plugar no WIC Reset, clicar em Save para gerar o arquivo .bin/backup e depois vir na sua impressora travada e clicar em Restore apontando para esse arquivo.
Assim que você jogar a EEPROM limpa e restaurar pelo WIC, a placa zera os parâmetros corrompidos e sai direto desse modo "Set Jig"!
RODRIGO GARCIA SIQUEIRA DA SILVA
Respondido em 10/09/2026Daniel, essa é uma dica de ouro de bancada que você só encontra aqui no fórum da PrinterHelp, não acha solta na internet
DV
Daniel da Rocha Venâncio
Respondido em 10/09/2026Show!!
Gratidão meu amigo, ótimo suporte e muito bem compreensível.
esperamos conseguir uma mesma impressora e resolver essa questão.
retorno novamente para dar um feedback.
Deus abençoe!
RODRIGO GARCIA SIQUEIRA DA SILVA
Respondido em 10/09/2026amo junto, Daniel! Fico muito feliz em ajudar.
Boa sorte aí na busca de uma máquina igual para puxar esse backup. Já aproveita e adota esse hábito de salvar as EEPROMs das próximas que entrarem, porque salva a vida na bancada!
Ficamos no aguardo do seu feedback. Deus abençoe você e seu trabalho também, um grande abraço e sucesso aí nos reparos!
Solução Aceita de Bancada
⭐ Agradecimento do Administrador
DV
Daniel da Rocha Venâncio
Respondido em 11/09/2026Bom dia!!!
RODRIGO GARCIA SIQUEIRA, passando para informar que o procedimento deu certo, inclusive conseguimos o arquivo EEPROM. caso queira o arquivo podemos compartilhar.
Gratidão!
